| Fabricante: | Emerson - GE Fanuc |
| tipo de producto: | Automation Product |
| Número de pieza: | IC694DSM324 |
| Serie: | RX3i PacSystem |
| UPC: | 799705793392 |
Descripción:

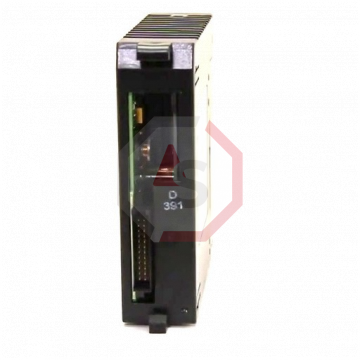

El IC694DSM324 es un módulo controlador de movimiento fabricado por la automatización de GE Fanuc como parte del sistema PACSystem RX3i. Este módulo de varios ejes puede admitir bucle de control de seguidor deshabilitado o modo estándar y bucle de control de seguidor habilitado o modo de seguidor.
Automation Stop NO es un distribuidor autorizado de este fabricante y, por lo tanto, no se aplica la garantía del fabricante. El producto viene con Automation Stop's 1 año de garantía.
Pagar
Aceptamos tarjetas de crédito de los principales proveedores, así como PayPal.
Barco
Ofrecemos envíos a todo el mundo con UPS y DHL.
Garantía
Estamos orgullosos de ofrecer una garantía de parada de automatización de un año en la mayoría de los productos.
Rockwell Descargo de responsabilidad: El producto se utiliza excedente. Automation Stop no es un distribuidor autorizado de excedentes ni un afiliado del fabricante de este producto. El producto puede tener códigos de fecha más antiguos o ser una serie más antigua que la disponible directamente de fábrica o distribuidores autorizados. Porque Automation Stop no es un distribuidor autorizado de este producto, no se aplica la garantía del fabricante original. Si bien muchos productos de PLC de Allen-Bradley ya tienen firmware instalado, DO Supply no garantiza si un producto de PLC tendrá o no firmware y, si tiene firmware, si el firmware tiene el nivel de revisión que necesita para su solicitud. Automation Stop tampoco garantiza su capacidad o derecho para descargar u obtener firmware para el producto de Rockwell, sus distribuidores o cualquier otra fuente. Automation Stop tampoco garantiza su derecho a instalar dicho firmware en el producto. Automation Stop no obtendrá ni suministrará firmware en su nombre. Es su obligación cumplir con los términos de cualquier Acuerdo de licencia de usuario final o documento similar relacionado con la obtención o instalación de firmware.
The IC694DSM324 is a Motion Controller Module from GE Fanuc Automation. This multi-axis motion controller module can support two different modes: follower control loop disabled or standard mode, and follower control loop enabled or follower mode. It includes an electronic CAM functionality, switch inputs for the servo axis, and an analog I/O port for connecting the module with a computer. For programming and configuration, the module uses a single point of connection and the firmware is saved in flash memory and can be updated using subroutines. It has non-volatile storage that can store up to ten (10) programs and forty (40) subroutines. The module also includes a powerful set of motion program instructions that can be used by up to 4 axes.
The IC694DSM324 includes eight (8) LED indicators to display the working status of the module. The STATUS LED, when ON, indicates that the module is working properly. If the STATUS LED is OFF, it indicates that either the module is non-functional or has an error. During the programming and configuring mode, the CONFIG LED is ON. FSSB LED turns ON when FSSB communication is established, while it blinks during the connection set up. The axis-enabled LED indicators are ON when the 1 to 4 axis of the module are enabled. The FSSB connectors of the module allow fiber connections to servo amplifiers to exchange the commands and instructions and for diagnostics. The module also includes a protection cap to avoid damages. The RJ11 COMM port of the module can be used to download the firmware updates. It has two power ports for 5 Volts DC and 24 Volts DC power. The IC694DSM324 needs to be connected to the frame ground using the ground terminal. The grounding resistance of the module should not be more than 100 ohms.
Technical Specifications
| Entradas analógicas | 2 |
| El consumo de energía | 1360 miliamperios a 5 voltios CC |
| Tipo de módulo | Servomovimiento |
| Soporte de plano posterior | Placa posterior universal |
| Salidas Analógicas | 2 |
| Voltaje de la fuente de alimentación | 5 voltios desde el backplane |
| Consumo de corriente de la fuente de alimentación por DSM | 860 miliamperios más corriente de alimentación del codificador |
| Módulo/corriente de +5 V disponible para suministrar codificador externo, si se usa | 500 miliamperios |
| Conectores de entrada/salida | Entrada/salida de 5 voltios CC y 24 voltios CC |
| Número de módulos DSM324i en el backplane principal de PACSystems RX3i | Hasta 5 módulos DSM324i en el backplane principal RX3i con fuente de alimentación PWR040 |
Preguntas más frecuentes
Pregunta: ¿Automation Stop ofrece reparaciones en el IC694DSM324?
Respuesta: Si. Ofrecemos reparaciones para el IC694DSM324 y viene con nuestra garantía de parada de automatización de 1 año.
Pregunta: ¿Qué tipo de garantía viene con Emerson - GE Fanuc e IC694DSM324?
Respuesta: Si compra el IC694DSM324 a través de Automationstop.com, viene con nuestra garantía de 1 año y ninguna otra garantía.
Pregunta: ¿Puedo comprar el IC694DSM324 en línea ?
Respuesta: si Automation Stop vende el IC694DSM324 en línea y puede consultar la cantidad y el estado disponibles arriba.
Pregunta: ¿Cuál es el fabricante del IC694DSM324?
Respuesta: El IC694DSM324 está fabricado por Emerson-GE Fanuc .
Question: What Analog Inputs does the IC694DSM324 have?
Answer: The Analog Inputs of the IC694DSM324 is 2.
Question: What is the Analog Outputs of the IC694DSM324?
Answer: The Analog Outputs of the Allen Bradley/Rockwell Automation IC694DSM324 is 2.
Question: What is the Available +5 volts Current/Module to supply external encoder, if used of the IC694DSM324?
Answer: The Allen Bradley IC694DSM324 has a Available +5 volts Current/Module to supply external encoder, if used of 500 milliamperes.
Question: What Backplane Support is included with the Allen Bradley-Rockwell Automation IC694DSM324?
Answer: The IC694DSM324 has a Universal Backplane Backplane Support.
Question: What is the Input/Output Connectors of the IC694DSM324?
Answer: The Allen Bradley/Rockwell Automation IC694DSM324 has a Input/Output Connectors of 5 Volts direct current and 24 Volts direct current Input/Output.
Question: What Module Type does the Allen-Bradley IC694DSM324 have?
Answer: The IC694DSM324 has a Servo Motion Module Type.
Question: What Number of DSM324i Modules in PACSystems RX3i Main Backplane does the IC694DSM324 have?
Answer: The Number of DSM324i Modules in PACSystems RX3i Main Backplane of the IC694DSM324 is Up to 5 DSM324i modules in RX3i Main Backplane with power supply PWR040.
Question: What Power Consumption does the IC694DSM324 have?
Answer: The IC694DSM324 has a Power Consumption of 1360 milliamperes @ 5 Volts DC (direct current).
Question: What is the power supply Current Draw by DSM of the IC694DSM324?
Answer: The Allen Bradley-Rockwell Automation IC694DSM324 has a power supply Current Draw by DSM of 860 milliamperes plus encoder supply current.
Question: What is the power supply unit Voltage of the Rockwell Automation IC694DSM324?
Answer: The power supply Voltage of the Rockwell Automation IC694DSM324 is 5 Volts From Backplane.
Información de la serie para IC694DSM324
Para obtener información adicional sobre IC694DSM324 consulte la hoja de datos o el manual. También consulte el manual en PDF para ver todos los diagramas de cableado, compatibilidad, resolución de problemas, especificaciones, instrucciones de instalación y accesorios (como baterías, bloques de terminales o cables) relacionados conIC694DSM324.
